Scansione 3D e ingegneria inversa

L’ultima generazione di sistemi di misurazione 3D con tecnologia ottica o laser, consente di acquisire anche la geometria più complessa di un’imbarcazione o di una nave. La velocità e la precisione di questi nuovi sistemi possono trasformare il 100% di una superficie in un insieme di punti 3D ad alta definizione. Grazie all’ampia gamma di sistemi a nostra disposizione, possiamo scansionare oggetti da dimensioni molto ridotte a dimensioni molto grandi, utilizzando sempre il dispositivo più appropriato per garantire il massimo livello di precisione. La misurazione dell’intera superficie identifica la deviazione della geometria reale dalla geometria progettata. Questo è un vantaggio eccezionale per la fase di sviluppo del prodotto perché rende possibile la comprensione dei potenziali difetti sin dall’inizio (ad esempio problemi di allineamento, distribuzione del materiale, deviazione della geometria, ecc.).

INGEGNERIA INVERSA PER LA NAUTICA

L’ingegneria inversa permette di creare un modello matematico di un oggetto a partire dalla digitalizzazione dell’oggetto stesso.

  1. Il primo passo è la scansione dell’oggetto per creare il modello matematico, questo processo è molto efficiente grazie al sistema di digitalizzazione 3D senza contatto con tecnologia ottica.
  2. Il secondo passo è l’elaborazione dei dati acuisiti per ottenere un file STL poligonale utilizzando riempimento di fori piatti e basati su curvatura, ricostruzione del contorno, ricostruzione spigoli vivi e angoli.
  3. Il terzo passo è la ricostruzione delle superfici usando il Cad software di modellazione. Il nostro software consente di creare output in diverse fasi del processo fino all’IGES di Superfici di Nurbs.

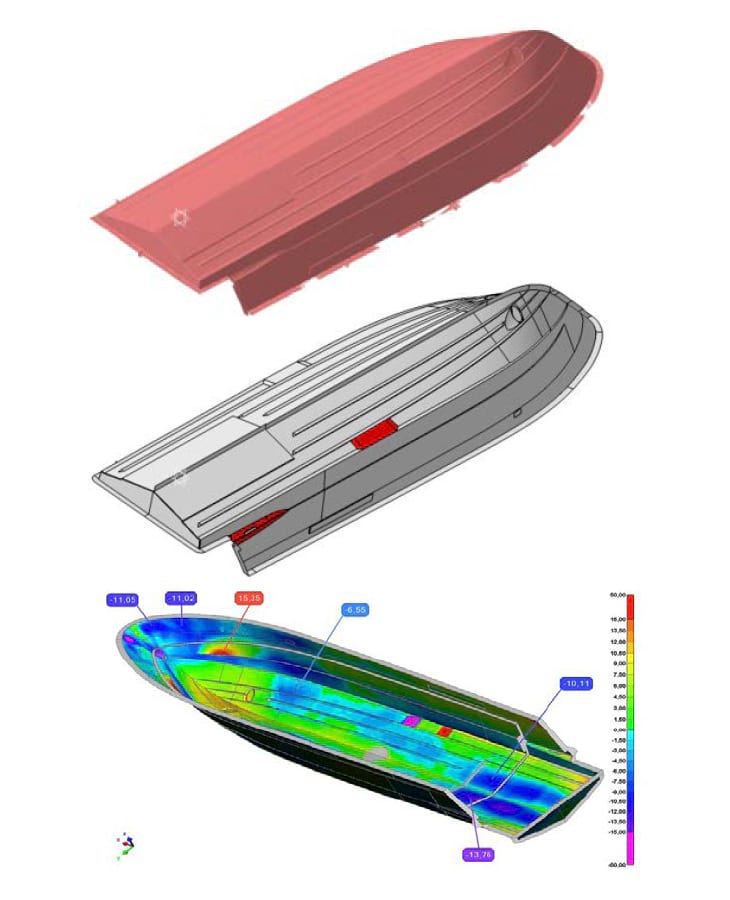

È possibile avere una valutazione immediata della conformità delle parti attraverso mappe di colore, in cui le deviazioni tra i dati nominali e quelli misurati sono mostrate su una scala basata sui colori; i valori numerici sono sempre immediatamente disponibili in qualsiasi punto.
Questo servizio può essere effettuato anche presso il sito del cliente, in qualsiasi parte del mondo, se le parti da misurare e analizzare non sono facili da spostare, come nel caso di superyacht, megayacht, gigayacht e navi.

3d scan per yacht sailadv italia
3d scan vessels sailadv

ANALIZZA IN TUO YACHT​

Contattaci per maggiori informazioni!
